XL-21、GGD、GCK配電柜都有哪些區別？

文章作者：遠卓機電人氣：發表時間：2022-03-23 15:36:57

分享到：

電氣發展至今，可以說配電柜無處不在，但往往使用在工業、辦公樓、發電廠等，有的甚至與我們只有一墻之隔，但是很多非專業人員是沒有機會接觸的。然而電氣中常見的柜型有XL-21,GGD,GCK,GCK,MNS等。各種柜型都屬于配電柜，下面我們逐一分析各類配電柜的區別。

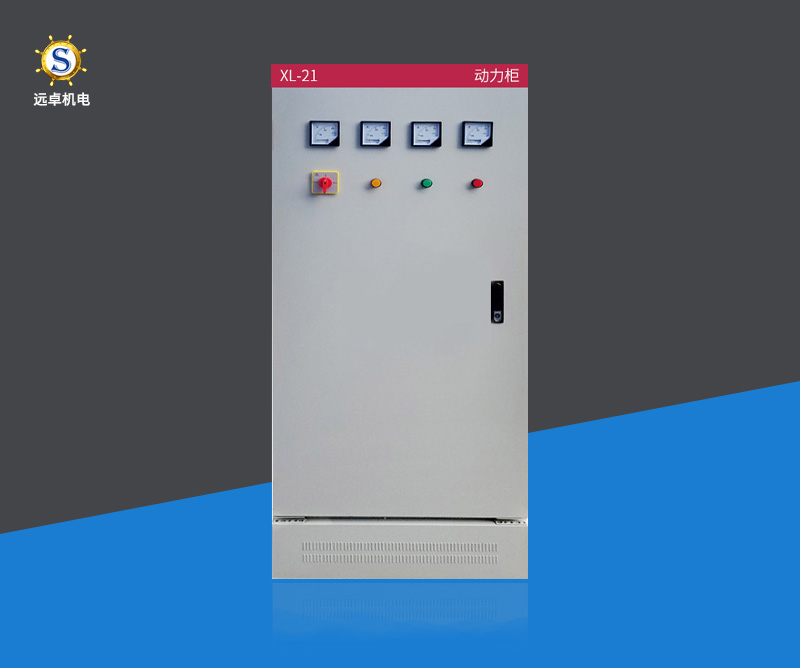

第一、XL-21
“XL”系列，除了XL-21（簡稱21柜）以外，還有XL-20（20柜）、XL-28（28柜）等等，它們之間的區別，是柜內電壓不同，以21柜為例，電壓往往不超過500V。
“XL”系列叫做動力柜，實際上可以看做是一個大配電箱，往往用在終端電路中。它與其它柜型的區別，也是說它是大型配電箱的原因如下：
a、主母線不固定；
b、隔離刀開關向前開啟；
c、只對下端負載負責，只負載檢修負載。

第二、GGD
GGD，全稱叫做固定式開關柜。GGD的外觀（合上柜門以后）與21柜很像，與GCK,GCS,MNS的區別一目了然——GGD有柜門，而后三者沒有。
GGD，GCK，GCS，MNS有幾個共同點，是它們與21柜等配電箱柜的區別：
a、安裝于變壓器低壓側進線處；
b、主母線固定；
c、對下端所有配電箱柜負責。
d、GGD與后三者柜型，除了外觀外，區別如下：
e、GGD是通柜形式，打開柜門后內部連通；
f、造價低、內部回路少，只適用于小型配電室；
g、不能與計算機連通；

第三、GCK，GCS，MNS

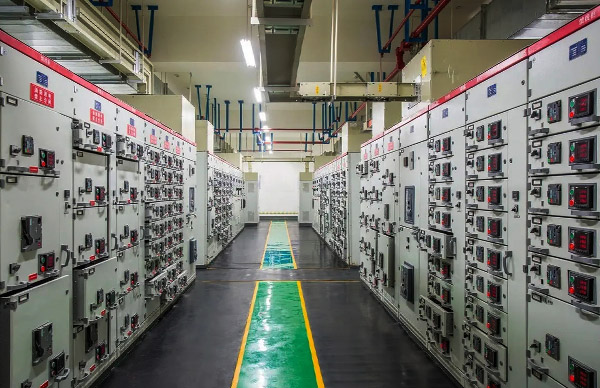

把這三者放在一起，是因為它們有一個共同的名稱——抽出式開關柜，簡稱抽屜柜。顧名思義，在這些柜型中，沒有柜門，是獨個的像抽屜一樣的結構，外觀更類似于家用五斗櫥。上述21柜和GGD的特點中，提到沒有的東西，組合在一起就是抽屜柜。除此以外，抽屜柜最大的特點就是在維修電路時，哪個抽屜里的東西壞了，單獨抽出該抽屜進行更換即可，不影響其它抽屜的正常使用。這使得檢修成本降低很多（檢修時不耽誤生產）。下面單獨闡述抽屜柜每一個柜型的特點。

第四、MNS
把它放在最前面說，是因為MNS柜的技術水平最高，，當年是從ABB公司引進的先進柜型。特點如下（與其余兩個柜型相比）：
a、分斷能力強；
b、熱穩定性高；
c、垂直接線排是三相四線；
d、最小抽屜單元1/4模數（每層可以裝4個抽屜）。
除此以外，MNS柜型與GCS柜型相同，但MNS的造價要高很多，中小型用戶往往不會使用。

第五、GCK，GCS
這兩者不論從外觀還是名稱，都極易混淆。相對來說，GCS抽屜柜要更先進一些。以下從不同角度闡述二者區別：
a、單元高度：即抽屜的高度。GCK新柜型每個抽屜高200MM，老式柜型高240MM；GCS每個抽屜高度為160MM。
b、單元數量：一般抽屜柜總高為2.2M，除去下端通風和上端母線，GCK可以分為9個單元，而GCS可分為11個（標準柜，有些定制的非標柜就不一定了）。
c、抽屜模數：即每個單元內的抽屜數量。GCK是1個，GCS是2個（也可以只放1個）。如此一來，GCS就可以比GCK做更多的回路（單元數量多，抽屜模數多）。
d、抽出推進裝置：GCS是旋轉抽出推進，靠內部機械機構助力；GCK是靠大手柄，直接拉出（靠蠻力）。
